一、方案概述

      安防监控解决方案以"大型工业、办公园区和行政事业单位"为设计目标，该系统工程方案设计注重整体功能强大，中心设备完备，系统配置科学合理，强调总体和楼内局部防范相结合，真正体现高技术、高标准、高水平。整个系统的结构清晰合理，各个子系统既相互关联又相对独立，形成一个全方位智能安防管理系统。

      本方案设计范围包括(各个子系统可根据需求既相互关联又相对独立)：

      ● 闭路电视监控系统

      ● 安全防盗报警系统

      二、系统设计依据的原则

      本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：

      1、先进性与适用性

      系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。

      2、经济性与实用性

      充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。

      3、可靠性与安全性

      系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。

      4、开放性

      以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。

      5、可扩充性

      系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。

      6、追求最优化的系统设备配置

      在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。

      7、保留足够的扩展容量

      该方案设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。

      8、提高监管力度与综合管理水平

      本方案设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。

      三、闭路电视监控系统

      1、系统配置

      监控系统主要由三大部分组成：前端摄像部分、中间传输部分、终端视频处理部分。

      (1) 前端摄像机安装位置及选型：

      前端摄像机安装位置遵照以下原则：

      A、重要的人流通道（电梯前室、楼梯口等）；

      B、重要的物流通道（车辆入口、货物入口等）；

      C、 重要的报警区域（各收款台等）；

      D、安防薄弱区（人员流动较少的通道、走廊等）；

      E、人群聚集区（商业区等）；

      F、客户认必要的区域；

      在这些地方安装监控摄像机进行现场实时监视录像，以保证其安全，同时警力可以及时到达，有效地杜绝隐患或发生突发事件，事件发生后可通过录像信息及时处理，找寻线索。

      (2) 现场传输

      传输部分就是系统图像信号、控制信号等的通道。传统监控系统通过同轴电传输视频信号，通过2芯线传输控制信号及其他信号。现在主流的传输方式基本上是同轴电缆、光纤、双绞线、电信公用传输网络和微波等。具体选择哪种传输方式要根据自己需求和现场情况而定：图像质量、实时性、布线条件、传输距离、工程造价等。

      目前闭路监控系统多半采用视频基带传输方式。如果在摄像机距离控制中心较远的情况下，也有采用射频传输方式或光纤传输方式。一般要求传输的距离都比较近，可采用基带传输方式，也就是75Ω的视频同轴电缆

      现在光纤传输作为传输视频，音频，数据和模拟信号的主要传输方式已经被广泛的使用。光纤通讯现在得以迅猛的发展，在此方案中，我们提倡使用光纤和铜缆复用的方式，这样可以使系统更完善。相对于主干光纤的使用，比铜缆具有明显的优势，主要包括：

      A、光缆比同轴电缆的传输速率更高，传输距离更远。它可以支持更高的数据传输率和更远的传输距离。这些优点使其成为连续数字数据传输的理想选择。

      B、光纤完全不受各种各样的干扰，包括雷电，因为光纤为非金属的介质材料，因此它不受电磁波的干扰，也不会产生任何地噪声。

      C、 由于光纤主要是由玻璃组成，因此不会生锈，也不会被各种化学物质所腐蚀。它可以直接埋藏在土壤里，或暴露在易腐蚀的环境当中。

      D、光缆基本不受外界环境条件的影响，可以直接连接在电线杆或现有的电缆上，无需考虑外界信号影响。

      E、由于光缆的直径很小，只有0.1mm，因此在制成光缆后，直径要比电缆细的多，而且重量也轻。因此便于制造多芯电缆。它更容易操作和安装，并且占用更少的传输空间。（通常无需额外安装传输管道。）

     视频图像监控系统中光纤传输的主要优点有：

      A、信号传输损耗低，传输距离远。采用多模光纤可达5公里，采用单模光纤达80公里甚至更远。

      B、抗干扰性强，无电磁辐射，无信号泄露，无接地和短路问题，系统功耗小。

      C、 传输寿命长，普通视频线缆最多10-15年，光缆的使用寿命长达30-50年。

      D、在高速公路、监控、安防、工业自动化、电力、水利、海关、银行等领域已经大量应用了视频光端机。初期模拟调频、调幅光端机在市场上占有相当的比例，其传输方式是将基带的视频、音频、数据等信号调制在某一载频上，通过发射光端机进行光纤传输，然后通过另一端的接收光端机进行解调，恢复成相应的基带视频、音频、数据信号。而国内、国外工程上开始大量应用的数字式光端机是将多路模拟基带的视频、音频、数据进行高分辨率数字化，形成高速数字流，然后将多路数字流进行复用，通过发射光端机进行发射，然后通过另一端的接收光端机进行接收，解复用，恢复成各路数字化信号，再通过数字模拟变换（A/D模数转换）恢复成模拟视频、音频、数据。由于数字光端机具有传输信号质量高，没有模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性差的缺点，因此许多大型重点工程已普遍采用数字光端机，数字代替模拟，这也是光纤通信技术发展的必然趋势。

      基于以上的原因，我们建议使用模拟线缆与数字光纤传输复合的方式组成我们的传输系统，使我们的系统更加先进和稳定。

      2、监控中心

      对于此系统，由于点数较多，用硬盘录像机直接控制不易实现并且也不利于使用者的维护，所以我们在这个设计方案中，建议使用大型的矩阵切换控制系统。另外使用视频分配器分配信号，给相应的硬盘录像机，用于存贮相应的数据和资料。整个系统的控制采用RS485总线控制方式，自动巡址，管理方便灵活，操作简单。根据监控点地址，可以对云台监控点电动镜头进得焦距调整、光圈调整、景深调整操作等，以适应不同的监控要求。

      监控室设置数字硬盘录像机、监视器等设备。监控点信号回到控制室以后，通过同轴电缆接入16路硬盘录像机并显示在显示器上，经过视频还原处理，然后以不同存储格式进行硬盘录像作为记录。设计整个硬盘录像系统可以连续保存录像资料半个月，硬盘录像系统支持与回放全双工工作。

      在网络可通的任何计算机上，能够实时的显示现场的图像,可以支持多台客户机同时显示。根据每客户端登录的用户的不同权限，可以选择性的给不同用户监控不同的地点。而且对同一个监控点可以根据不同用户的优先级别来控制摄像机。

      系统具有视频信号检测功能，任何前端视频信号的丢失均能在任意一台监视器上显示出来。所以当有摄像机损坏后，立即会通知控制中心。系统将摄像机记录的画面全自动数字压缩保留在计算机硬盘上，硬盘录像机可以进行全实时录像、移动侦测录像告示方式录像，在以后检索时，可根据图像存储时间、日期以及镜头号进行查找和回放，亦可将所需画面以压缩或硬盘。

      同时,监控系统可以和其它系统如消防、门禁、背景音乐、公共广播，楼宇自控等联动。

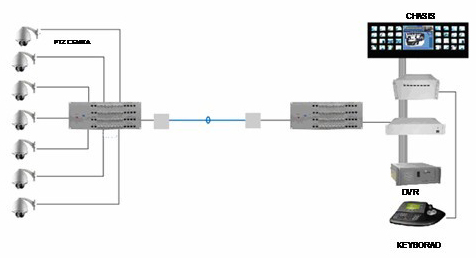

      3、系统简易拓扑图

      3、系统主要技术特点

      (1) 矩阵切换控制，易于操作管理，选择画面简便、迅速。

      (2) 整体管理，分层次操作控制，等级管制，操作人员密码介入，系统安全系数高。

      (3) 监视区域可直观显示各个画面的位置，主机可完成摄像机角度的调整和监视点的特写。

      (4) 可同时观察多路监视点的各个实时画面。

      (5) 在监视区域内摄像器材受到人为破坏的情况下，将处于报警状态，在控制中心可自动
显示报警区域，并有提示作以记录。

      (6)各个监视区域可形成联动，保证现场取证的清晰、有效、全面性。

       四、安全防盗报警系统

      为了提高人们的安全感以及创造一个美观而宽松的工作环境，安装一套高智能、自动化的高科技报警系统装置已是现代高尚场所环境的一个重要组成部分。根据业主的要求，该方案需要通过对现场实地考察，结合前期的设计思路，确定在楼内的相关部位安装报警系统，报警系统采用总线制结构，安装简单，操作方便。本系统具有以下功能及特点：

      (1) 可防止人员非法进入防范区域；

      (2) 防盗装置外形美观，设备均符合中国及国际质量认证；

      (3) 具有先进性的智能保安系统，系统几年不落后；

      (4) 具有全天候报警功能，重点部位报警；

      (5) 选用设备符合国际标准认证；

      (6) 整个系统全部采用先进设备，技术领先，可靠性高，使用简便，经久耐用，配套性好，具有一定的自我防护能力。

      1、系统设计说明

      报警系统由室内报警控制主机、操作键盘以及前端安装的报警按钮组合而成。本系统报警中心主机采用经相关组织认可的主机2台，报警按钮7000套，每个区域的按钮并联到一起，组成一个防区，可用单防区扩充模块并联在总线上扩充实现防区的扩充，总计有多个防区,每个防区配置一个防区地址模块，通过总线制方式将整个系统连接到一起，根据如总线长度确定控制计算机，此计算机用来控制和反馈整个系统的信号，通过软件对整个系统进行管理。同时报警系统与闭路电视监控系统联动，形成一套强大的安全防范系统，增加整个大厦的安全性。

      2、系统功能介绍

      本系统具有自动报警功能，当有人非法侵入或危害人身安全时，被害人通过报警按钮触发中心报警主机，报警喇叭会立即启动鸣笛，同时键盘会自动显示属哪个区域的报警，以便于值班人员与保安联系，保证最快速度赶到现场。该系统还具有防拆功能，当有人偷拆报警前端（报警按钮）时，键盘会立即显示区域和报警种类。报警中心也可以连接其它种类的探测器，如双监探测器、门磁当布上防时一旦有人闯入探测器同样也可以触发中心报警主机，报警喇叭会立即启动鸣笛，同时键盘会自动显示属哪个区域的报警，以便于值班人员与保安联系，保证最快速度赶到现场。该系统的前端（报警按钮）适应各种恶劣气候环境。

      本系统与闭路监控系统中防范的高速智能快球摄像机及固守摄像机实行报警联动。当报警按钮发出报警时，报警主机会发出一个报警信号，声光报警器发出声音及光环，提示相关人员有情况发生。同时报警通过联动设备传送信号到监控中心的矩阵控制主机，矩阵控制主机发出控制命令给相应的快球摄像机，快球摄像机自动高速地转动到报警位置，对报警区域实行监视。没有高速摄像机的位置把相关各个区域的固定画面显示到相关监视器上。

      五、控制中心设计

      控制中心的建设是中心基础设施的建设很重要的一个环节。控制中心工程不仅集建筑、电气、安装等多个专业技术于一体，更需要丰富的工程实施和管理经验。控制中心设计与施工的优劣直接关系到控制中心内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。

      由于控制中心的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化控制中心，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的控制中心。本方案项目包括装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程及综合布线工程等。
